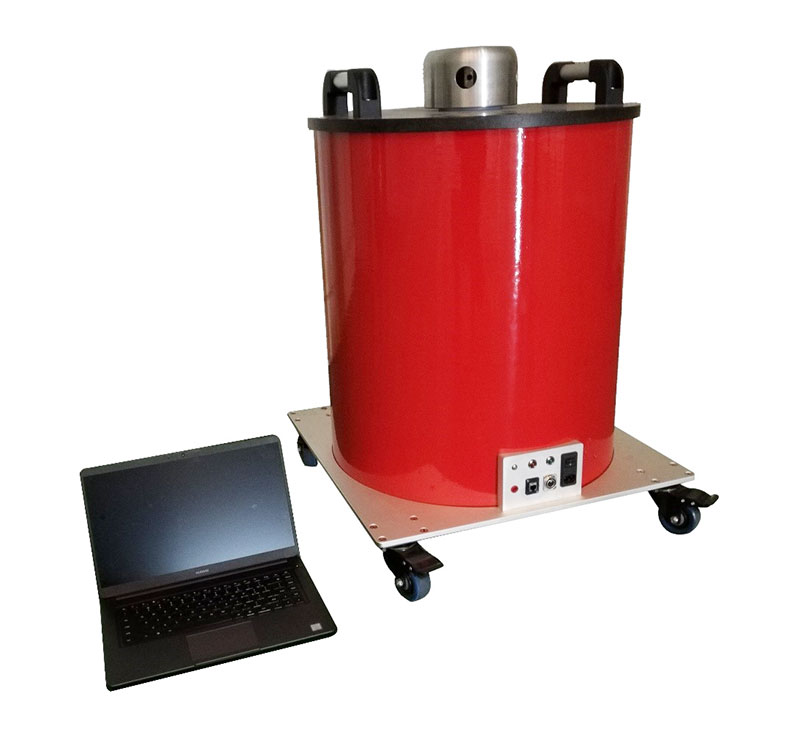

CPDL-OWTS28型電纜振蕩波局部放電測量定位系統
產品簡介
本產品基于LCR阻尼振蕩原理，在完成電纜直流電的基礎上，通過內置的高壓電抗器、高壓快速開關與試品電纜形成阻尼振蕩電壓波，在試品電纜上施加近似工頻的正弦電壓波，激發出電纜潛在缺陷處的局部放電信號。
基于脈沖電流法高靈敏度檢測局部放電信號，配合高速數據采集設備完成局部放電信號的檢測、采集、上傳。單次加壓測試過程不大于5s，對被測電纜絕緣無傷害。在獲取局部放電測量數據的基礎上，數據分析軟件自動完成統計特征分析及行波定位計算，給出潛伏性缺陷點所在位置，為用戶綜合評判電纜狀態提供依據。
本產品適用于8.7/15kV及以下電壓等級電力電纜局部放電的測量與定位。
產品特點
直流激勵產生振蕩電壓波
- 自動生成阻尼振蕩電壓，無需尋找諧振頻點
- 施加電壓范圍0-2U0
- 振蕩電壓衰減率≤40%（8周期）
- 振蕩電壓測量誤差≤5%
- 單次加壓過程≤5s
自動校準視在放電量
- 基于IEC60270標準
- 電荷量校準發生器與檢測主機一體化集成
- 視在放電量校準范圍1pC-100nC
高靈敏度測量局部放電
- 0-2U0電壓范圍內局部放電背景噪聲≤3pC
- 局部放電測量范圍5pC-100nC
- 局部放電背景噪聲自動掃描
準確定位局部放電源位置
- 自適應信號調理
- 脈沖自動匹配
- 自動及手動定位模式
- 定位結果顯示與編輯
- 定位誤差≤被測電纜長度的1%
分析局部放電統計特征
- 相位特征分析，生成PRPD譜圖
- 時頻特征分析，生成TF譜圖
- PD行波定位
完善的安全保障
- 強、弱電系統完全電氣隔離
- 具備過壓及過流報警保護功能
- 配置緊急停止單元，防止人員誤操作
生成定制化報表
滿足DL/T1575-2016標準
系統配置
檢測單元控制單元附件
- -直流高壓發生器-便攜式計算機-急停控制單元
- -高壓快速開關-測控軟件-快接高壓電纜
- -無暈電抗器-數據分析軟件-數據通訊線
- -電壓耦合器-220V電源線
- -局部放電耦合器-一體化儀器箱
- -自適應信號調理器-降頻電容（選配）
- -高速數據采集器-電纜長度測試儀（選配）
- -體化電荷量校準信號發生器
- -減震殼體
參數指標
系統類型：?便攜式
應用范圍：8.7/15kV及以下電壓等級電力電纜
通訊：TCP/IP＆WLAN
檢測單元尺寸、重量：高700mm、直徑600mm、重量55kg
電源：AC220V+/-10%,50Hz,3A
]]>

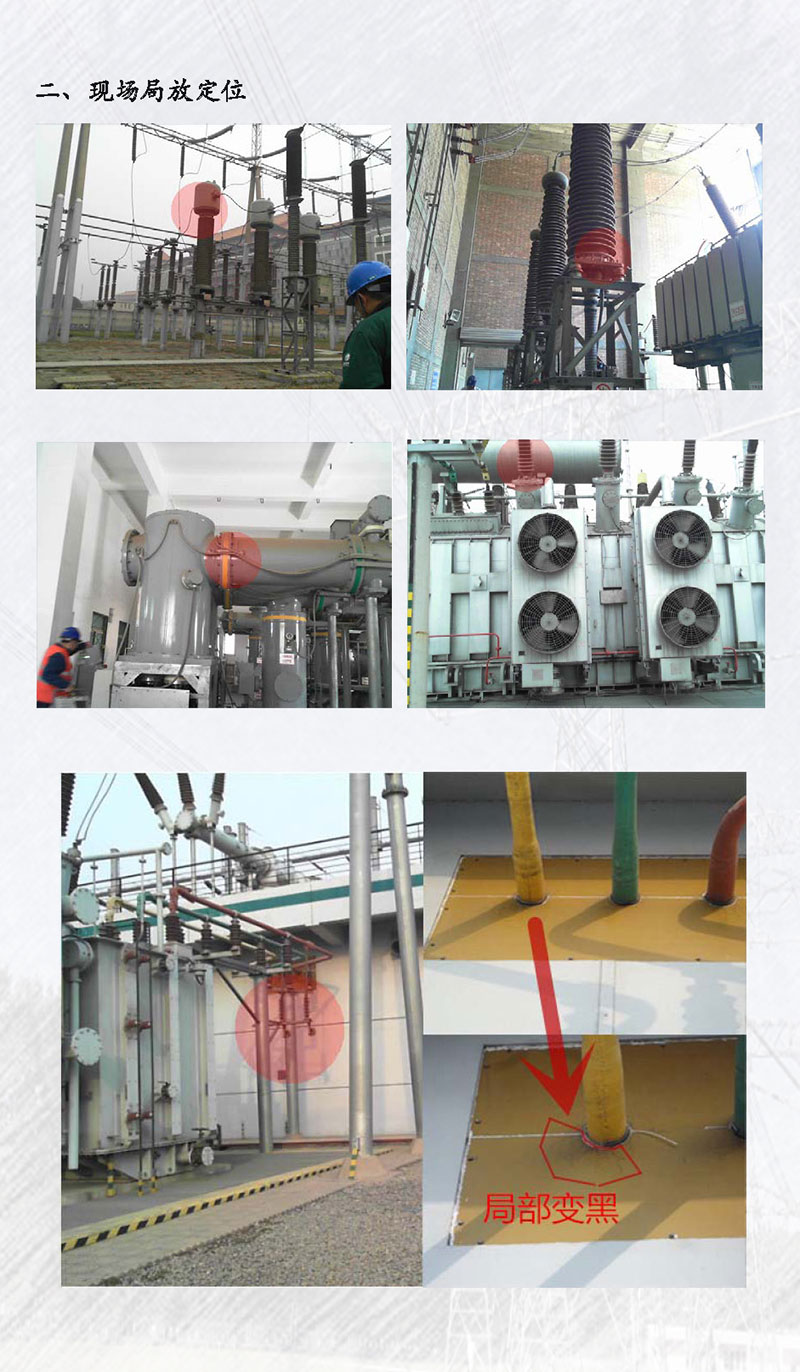

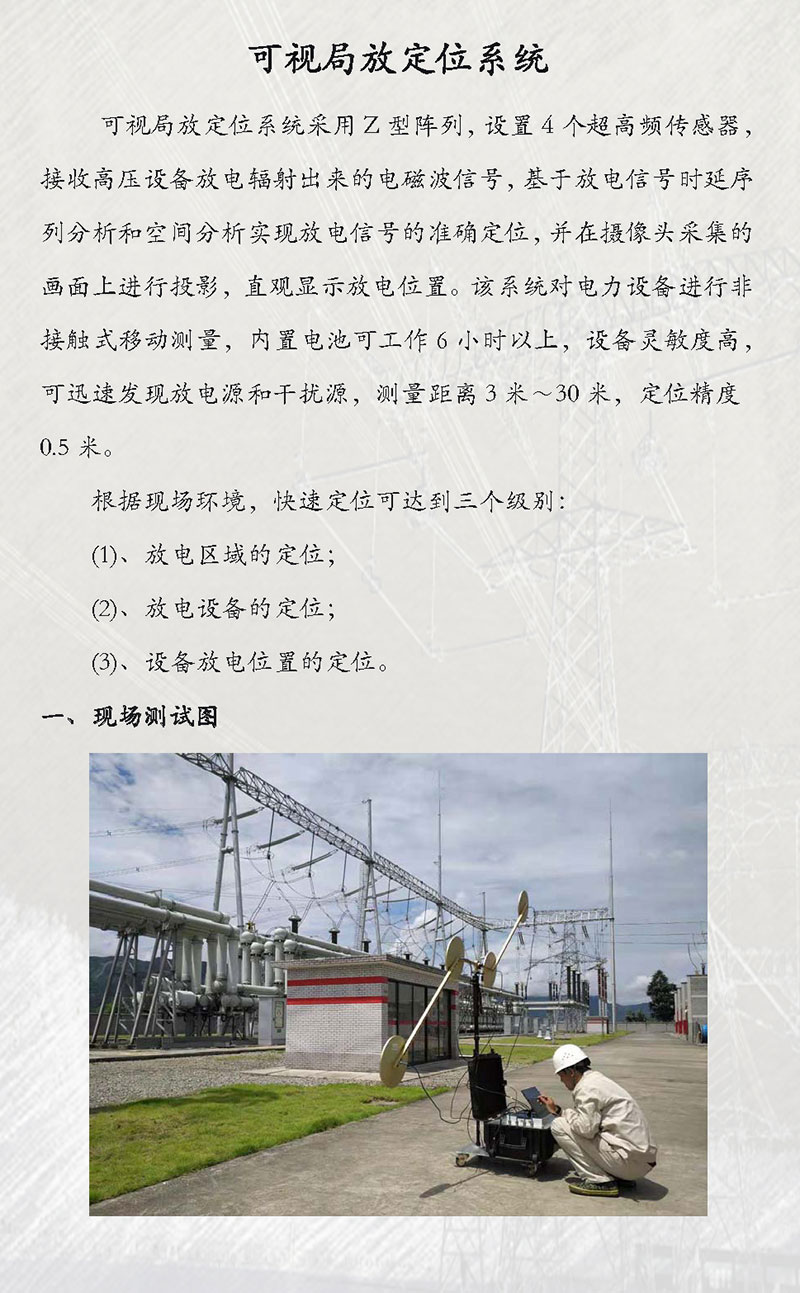

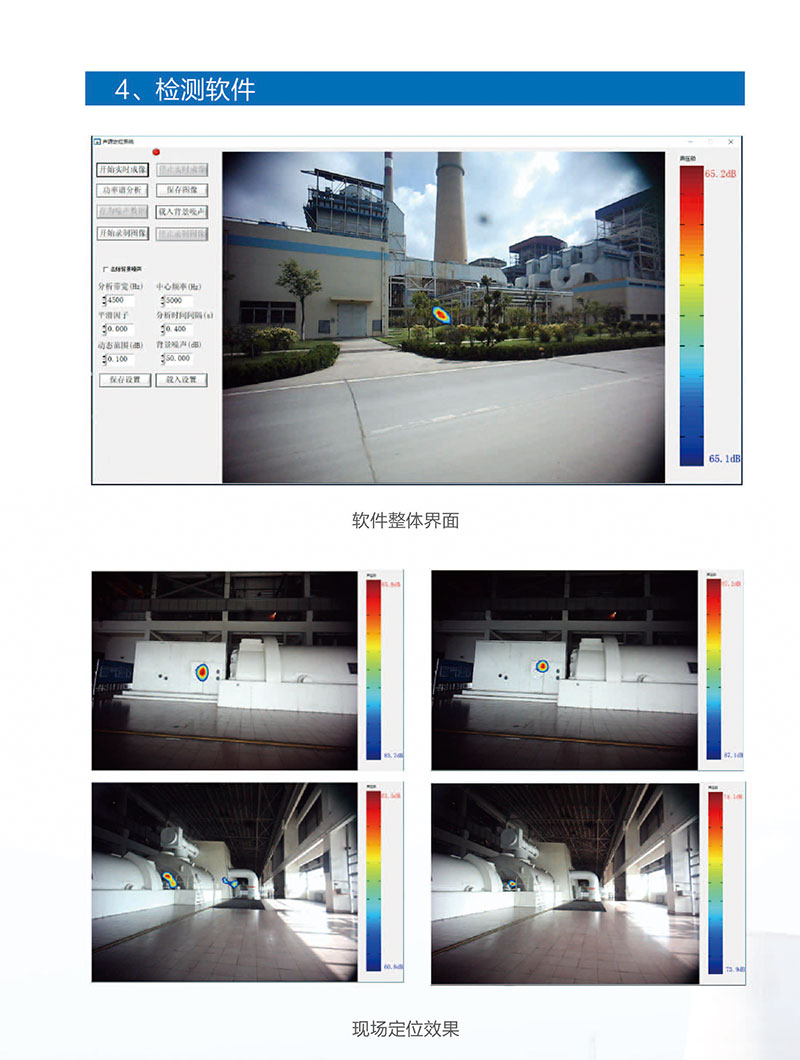

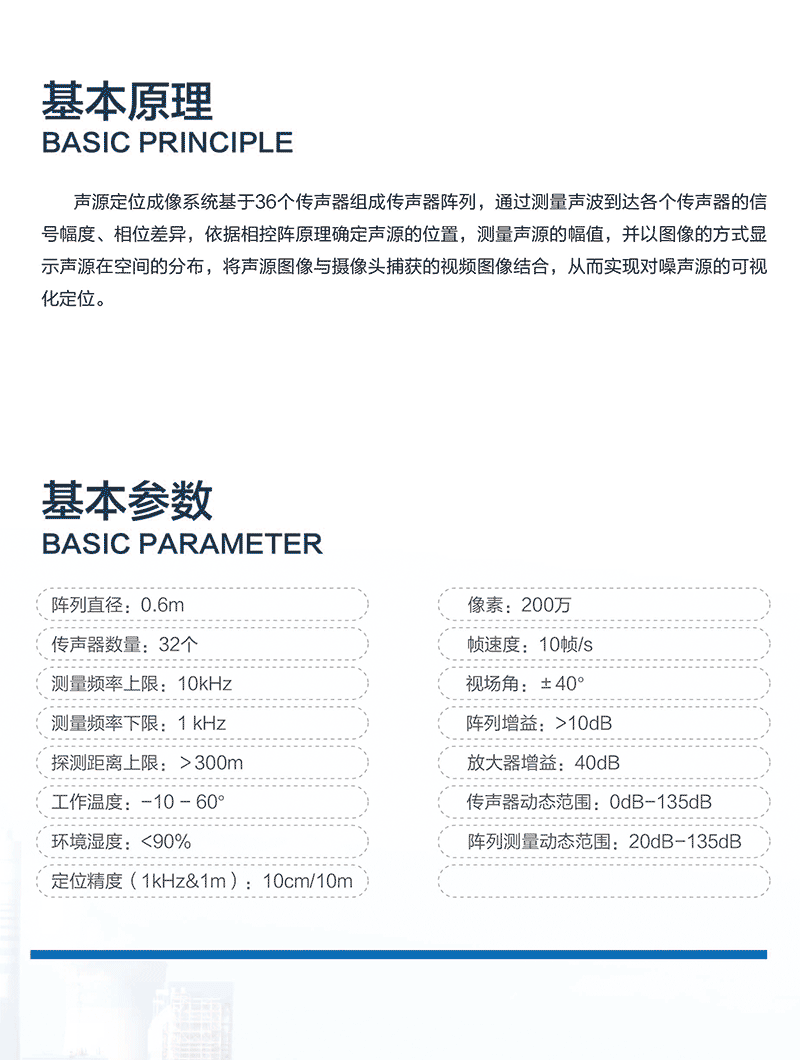

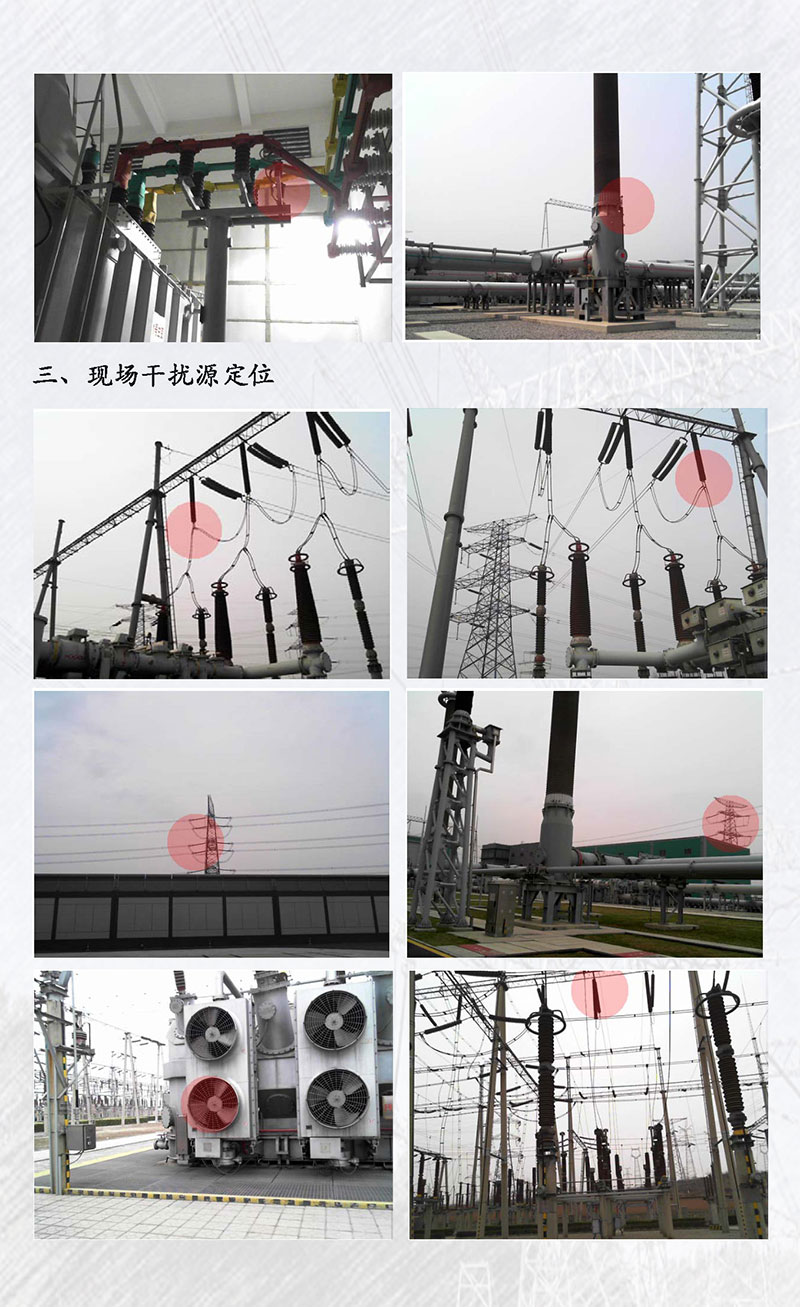

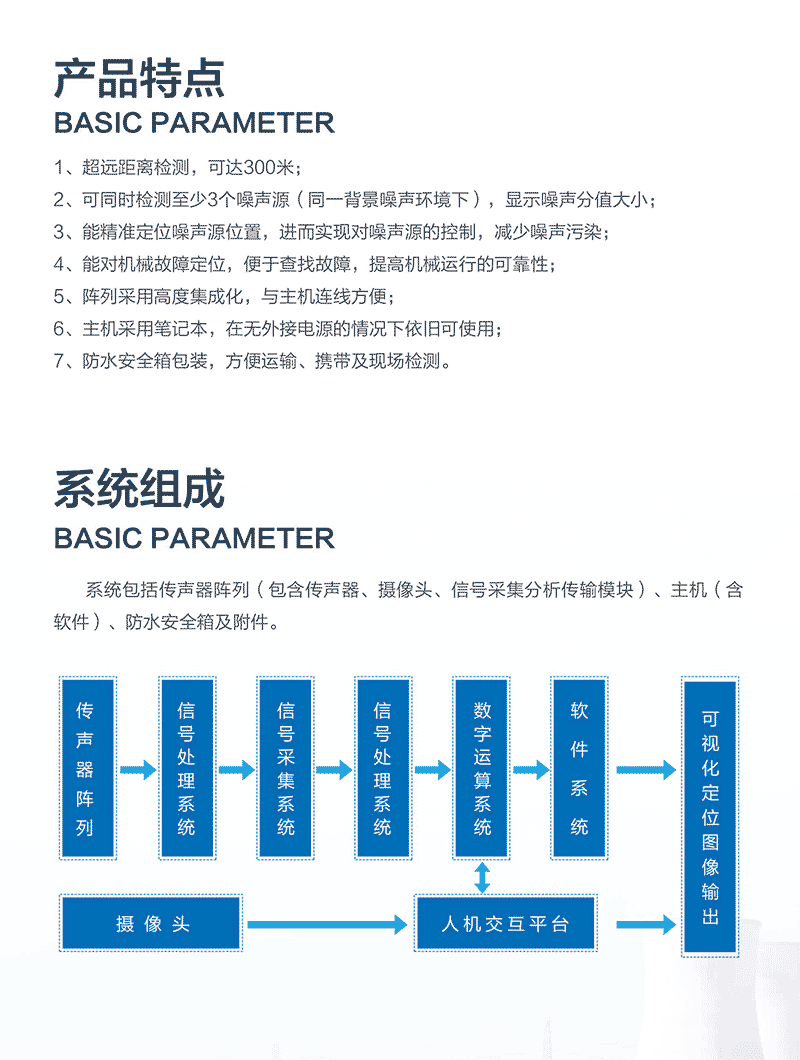

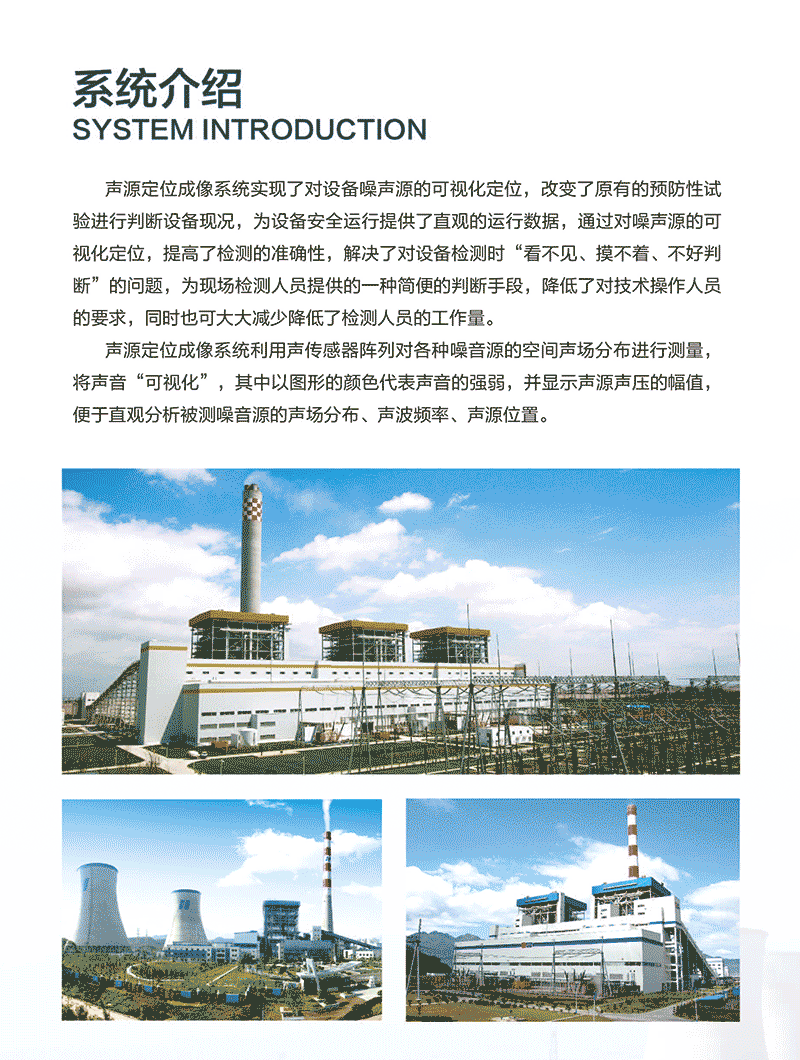

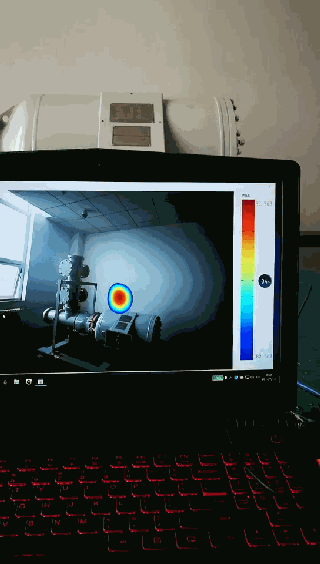

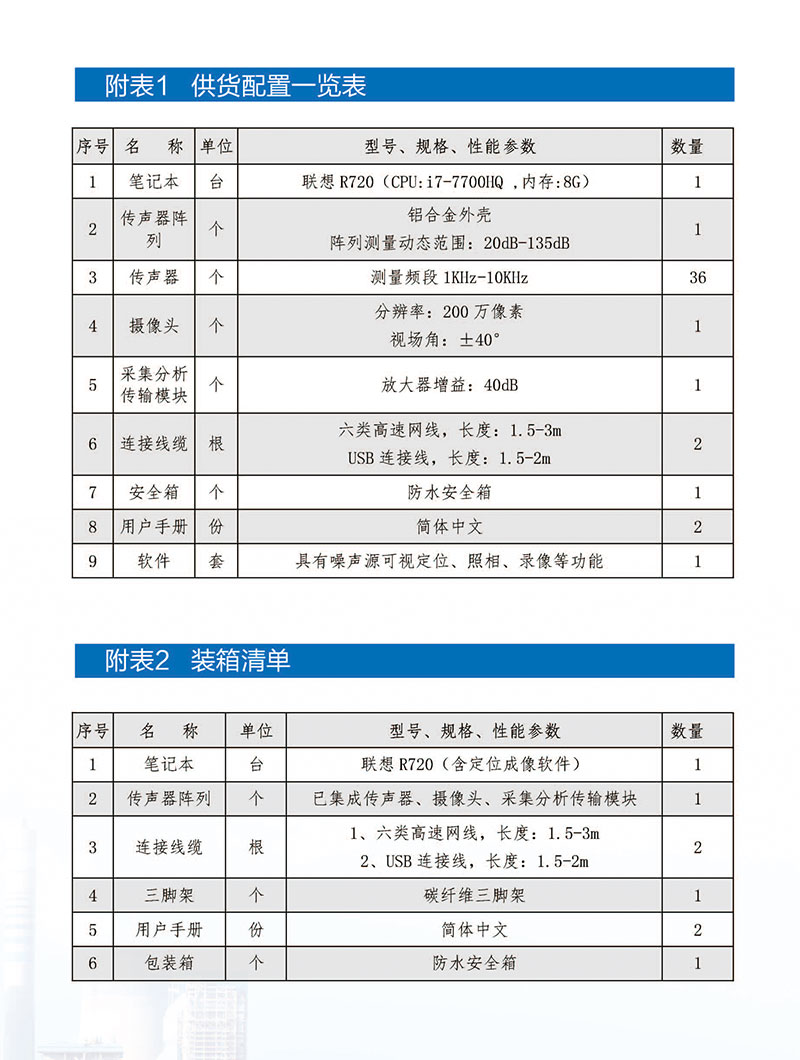

▲聲成像定位系統-實際效果
??
]]>

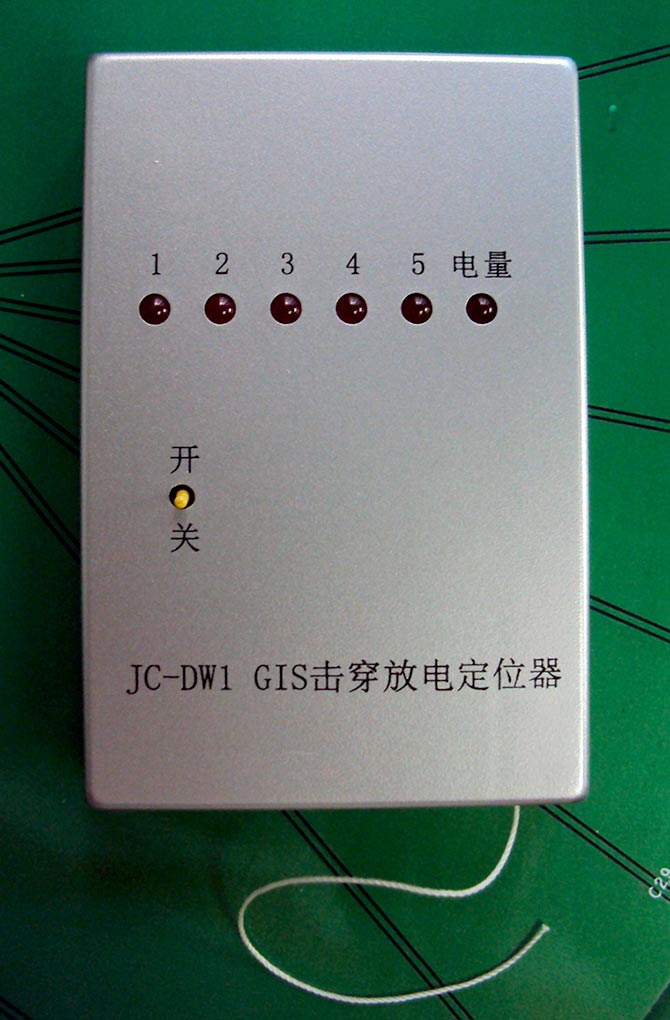

一、系統介紹：
GIS擊穿放電定位器捆綁或扎結在GIS各氣室金屬接地表面，氣室擊穿后，信號能量會沿著氣室壁傳播，傳感器接收到擊穿能量產生的加速度信號，經過濾波、放大后，相應檔位指示燈輸出顯示，并對放電源定位。該裝置具有靈敏度高、準確度高、抗干擾能力強、體積小、安裝簡易和便于運輸等特點。
二、應用范圍
各類GIS設備
三、技術參數
傳感器類型： 加速度傳感器
檢測頻率范圍： 10Hz～1kHz
濾波器類型： 帶通濾波器
濾波器范圍： 750Hz～1.5kHz
檔位數量： 5個
靈敏度誤差：≤5%
重置功能: 有（可將顯示的檔位歸零）
工作電源： 9V干電池
低電壓報警：有（指示燈提醒更換電池）
工作溫度： -10℃～45℃
相對濕度： 5%～90%
外形尺寸： 120mm(H)×80mm(W)×23mm(D)
總 重量： ≤150g（含電池）
PC軟件： 有（可根據實際情況自己設置擊穿檔位閥值及靈敏度）
附 件： USB數據線（與PC相連，設置擊穿檔位閥值及靈敏度時使用）
調試插頭（與信號發生器相連，設置擊穿檔位閥值及靈敏度時使用）
四、功能優勢
1、靈敏度高
2、定位精度高
3、抗干擾能力強

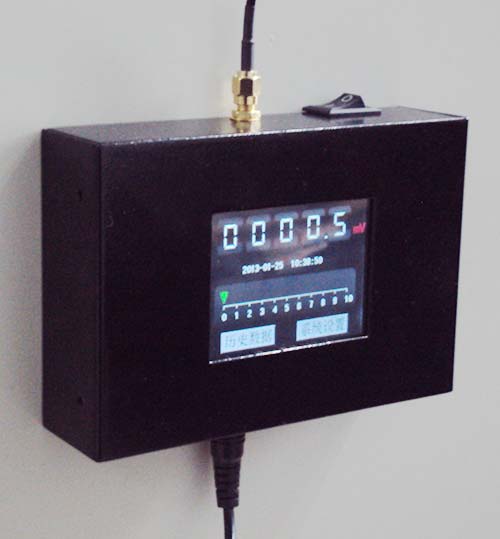

監測單元技術參數：
- 環境溫度：-20℃～+65℃；
- 相對濕度：最大相對濕度不大于90%；
- 量??? 程：0.5mV～1000m V；
- 靈 敏 度：0.1mV；
- 尺??? 寸：130×90×35mm
- 重??? 量：300克
- 屏幕分辨率：320×240
隨著我國經濟高速發展,對電力的需求及依賴性越來越大, GIS以結構緊湊、可靠性高等優點逐漸成為超高壓電力系統中的主流設備,由于它在電網中的大量應用，因此GIS設備的可靠性直接決定了用戶供電的可靠性。
但由于制造、運輸、現場裝配等多種原因．GIS不可避免地存在絕緣缺陷而影響其長期可靠性，鑒于絕緣介質在發生擊穿前都會產生局部放電．因此．對GIS進行局部放電監測可以發現絕緣的早期故障
目前對于GIS的局放的檢測還主要實行的是巡檢方式，這種方法雖然能夠發現部分放電的存在，但是由于現在的變電站多為無人職守的，所以要實現經常性的巡檢也是不現實的。另外，以現有的手段對于發現的放電還是無法判斷其的嚴重程度。
本裝置采用實時的方式進行GIS局放監測，這樣不但可以大大減少人員工作量，而且可提高發現設備絕緣缺陷的幾率，另外可以通過長時間的監測局放量的變化趨勢以判斷絕緣劣化的嚴重程度，為實施狀態檢修提供技術支持。
?
產品功能特點：

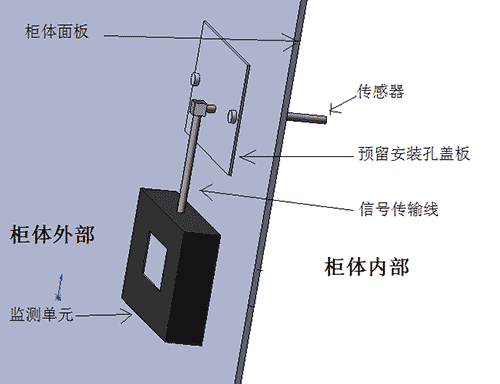

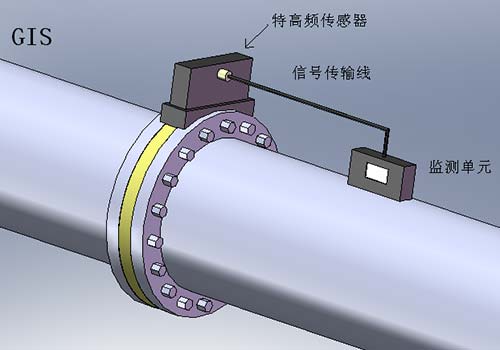

1、??? 具有抗干擾性：由于本裝置采用弧形傳感器，緊密貼附于盆式絕緣子上，并采用導電橡膠密封，因此對外界的干擾有著很好的屏蔽作用。
2、??? 外形小巧，采用模塊化設計，獨立的傳感器、監測單元，可方便增減監測單元及更換故障單元，對監測系統的維護工作很小。
3、??? 靈活的供電方式：可采用220V市電或電池兩種供電方式，更加有效的適應現場環境的要求。
4、??? 正常運行中的GIS監測系統會受到干擾，產生誤報警，本裝置采用峰值記錄及趨勢記錄，可以避免誤報的發生。（峰值記錄會對所有信號進行記錄，但是趨勢記錄會將偶發的峰值信號篩除，只有放電信號是長期增長的才視為絕緣劣化）
5、??? 操作方便靈活：現場可通過儀器自帶的觸摸顯示屏查看當前放電量，也可查看最少二年放電量的變化趨勢，或通過USB將數據導入電腦進行分析并形成報告（如圖1），還可將采集的數據通過網絡傳輸至上位機，進行在線監測。
]]>
