配電系統監測裝置

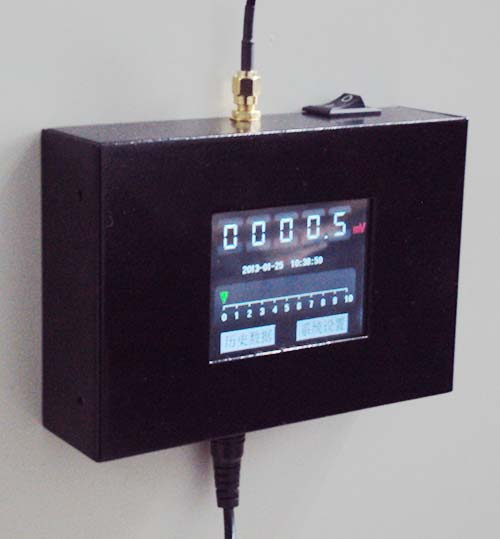

監測單元技術參數：
- 環境溫度：-20℃～+65℃；
- 相對濕度：最大相對濕度不大于90%；
- 量??? 程：0.5mV～1000m V；
- 靈 敏 度：0.1mV；
- 尺??? 寸：130×90×35mm
- 重??? 量：300克
- 屏幕分辨率：320×240
隨著我國經濟高速發展,對電力的需求及依賴性越來越大, GIS以結構緊湊、可靠性高等優點逐漸成為超高壓電力系統中的主流設備,由于它在電網中的大量應用，因此GIS設備的可靠性直接決定了用戶供電的可靠性。
但由于制造、運輸、現場裝配等多種原因．GIS不可避免地存在絕緣缺陷而影響其長期可靠性，鑒于絕緣介質在發生擊穿前都會產生局部放電．因此．對GIS進行局部放電監測可以發現絕緣的早期故障
目前對于GIS的局放的檢測還主要實行的是巡檢方式，這種方法雖然能夠發現部分放電的存在，但是由于現在的變電站多為無人職守的，所以要實現經常性的巡檢也是不現實的。另外，以現有的手段對于發現的放電還是無法判斷其的嚴重程度。
本裝置采用實時的方式進行GIS局放監測，這樣不但可以大大減少人員工作量，而且可提高發現設備絕緣缺陷的幾率，另外可以通過長時間的監測局放量的變化趨勢以判斷絕緣劣化的嚴重程度，為實施狀態檢修提供技術支持。
?
產品功能特點：
1、??? 具有抗干擾性：由于本裝置采用弧形傳感器，緊密貼附于盆式絕緣子上，并采用導電橡膠密封，因此對外界的干擾有著很好的屏蔽作用。
2、??? 外形小巧，采用模塊化設計，獨立的傳感器、監測單元，可方便增減監測單元及更換故障單元，對監測系統的維護工作很小。
3、??? 靈活的供電方式：可采用220V市電或電池兩種供電方式，更加有效的適應現場環境的要求。
4、??? 正常運行中的GIS監測系統會受到干擾，產生誤報警，本裝置采用峰值記錄及趨勢記錄，可以避免誤報的發生。（峰值記錄會對所有信號進行記錄，但是趨勢記錄會將偶發的峰值信號篩除，只有放電信號是長期增長的才視為絕緣劣化）
5、??? 操作方便靈活：現場可通過儀器自帶的觸摸顯示屏查看當前放電量，也可查看最少二年放電量的變化趨勢，或通過USB將數據導入電腦進行分析并形成報告（如圖1），還可將采集的數據通過網絡傳輸至上位機，進行在線監測。
